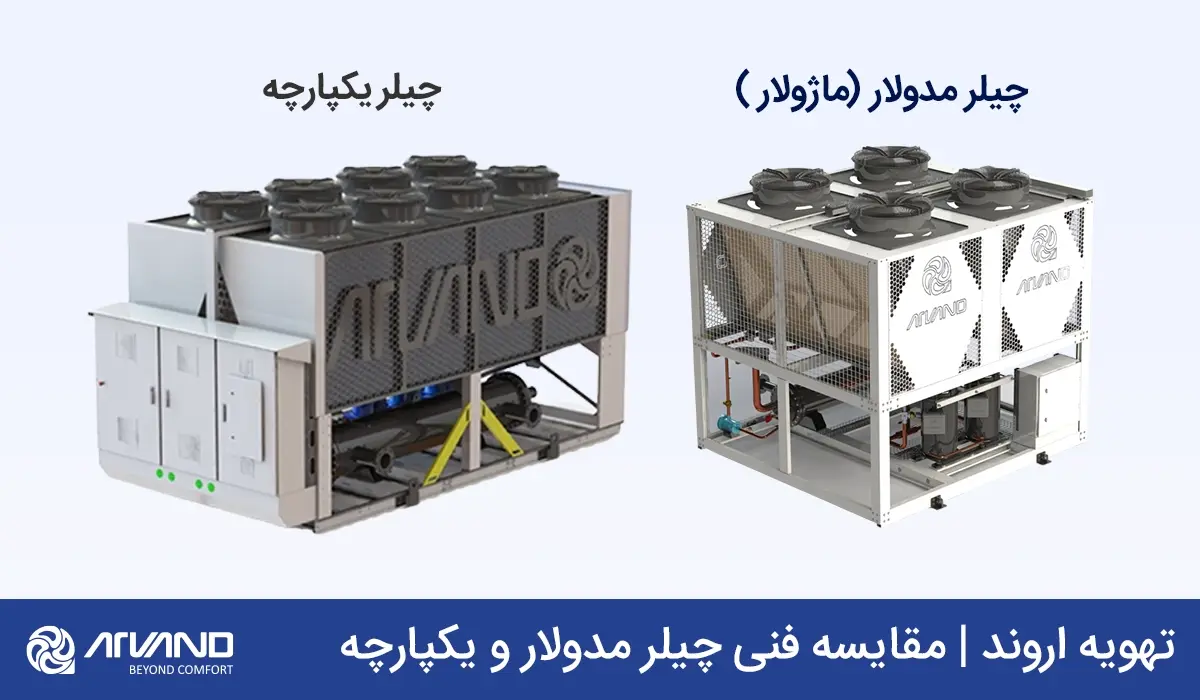

مقایسه فنی چیلر مدولار و چیلر یکپارچه؛ کدام یک برای پروژه شما بهتر است؟

انتخاب سیستم سرمایش مرکزی، یکی از تصمیمات مهم در فاز طراحی تأسیسات پروژه‌های بزرگ است. بارها مشاهده شده که یک انتخاب اشتباه در ابتدای پروژه، چگونه سال‌ها بعد گریبان‌گیر تیم نگهداری و کارفرما می‌شود. امروزه با پیشرفت تکنولوژی، دوران چیلرهای غول‌پیکر گذشته رو به پایان است و پارادایم طراحی به سمت سیستم‌های انعطاف‌پذیرتر حرکت کرده است. اما دوراهی انتخاب هنوز باقیست. به همین دلیل در این مقاله تخصصی، از دیدگاه فنی، اقتصادی و اجرایی به بررسی دقیق تفاوت چیلر مدولار و یکپارچه می‌پردازیم تا شما به عنوان مشاور یا کارفرما، بهترین تصمیم را برای پروژه خود بگیرید.

تعاریف فنی و تفاوت ساختاری چیلرها:

برای درک عمیق‌تر تفاوت‌های عملکردی، ابتدا باید نگاهی به آناتومی و منطق طراحی این دو تکنولوژی بیندازیم.

چیلر یکپارچه (Monoblock) چیست؟

چیلر یکپارچه یا مونو‌بلاک  (Monoblock)، همان تصویر سنتی ما از چیلر است. یک دستگاه واحد و بزرگ که تمامی اجزا شامل کمپرسورها، کندانسور، اواپراتور و تابلو برق در یک شاسی واحد و غیرقابل تفکیک مونتاژ شده‌اند. در این سیستم، اگرچه ممکن است چندین کمپرسور وجود داشته باشد، اما معمولا همه آنها روی یک یا دو مدار تبرید مشترک کار می‌کنند و مدیریت ظرفیت به صورت متمرکز انجام می‌شود.

چیلر مدولار (Modular) چیست؟

چیلر مدولار یا ماژولار، رویکردی مدرن در تهویه مطبوع است. در این سیستم، به جای یک دستگاه بزرگ، ما با ترکیبی از چندین چیلر مستقل (ماژول) روبرو هستیم که به صورت موازی به هم متصل می‌شوند. هر ماژول دارای کمپرسور، مدار تبرید، کندانسور و سیستم کنترل مستقل است. این ماژول‌ها توسط یک سیستم هوشمند مرکزی با منطق Master/Slave مدیریت می‌شوند؛ به طوری که کل مجموعه مانند یک چیلر واحد عمل می‌کند، اما با قابلیت اطمینان و انعطاف‌پذیری بسیار بالاتر.

****

 بررسی ۵ تفاوت چیلر مدولار و یکپارچه از نگاه فنی:

در ادامه ۵ پارامتر حیاتی را بررسی می‌کنیم که تفاوت چیلر مدولار و یکپارچه را آشکار می‌سازند.

۱.  ضریب اطمینان  (Redundancy): کابوس خاموشی سیستم

در پروژه‌های حساس مثل بیمارستان‌ها، دیتاسنترها یا حتی هتل‌های لوکس، “خاموشی” (Downtime) معنا ندارد.

• در چیلر یکپارچه:  اگر قطعه اصلی مثل اواپراتور یا سیستم کنترل مرکزی دچار نقص شود، کل دستگاه از مدار خارج می‌شود. تصور کنید در مردادماه، سیستم سرمایش یک برج مسکونی به خاطر خرابی یک قطعه به طور کامل قطع شود.
• در چیلر مدولار:  هر ماژول یک چیلر مستقل است. اگر یک ماژول خراب شود، سیستم کنترل هوشمند بلافاصله آن را از مدار خارج کرده و بار سرمایشی را بین سایر ماژول‌ها تقسیم می‌کند. در واقع شما ذاتا دارای سیستم رزرو (Standby) هستید بدون اینکه هزینه اضافه‌ای برای خرید دستگاه رزرو پرداخت کرده باشید. این یکی از مهم‌ترین نکات در مقایسه چیلر مدولار و معمولی است.

۲.  مدیریت مصرف انرژی در بار جزئی  (Partial Load)

ساختمان‌ها کمتر از ۲ درصد از کل سال را در پیک بار (۱۰۰٪ ظرفیت) کار می‌کنند. ۹۸٪ مواقع، چیلر شما در حال کار با ظرفیت‌های پایین (مثلا ۳۰ تا ۶۰ درصد) است.

• چیلر یکپارچه:  روشن و خاموش کردن کمپرسورهای بزرگ یا کنترل ظرفیت در یک مدار بزرگ، معمولا با افت راندمان همراه است.
• چیلر مدولار:  سیستم کنترلر به تعداد مورد نیاز ماژول‌ها را وارد مدار می‌کند. مثلا اگر نیاز ساختمان ۲۰ تن تبرید باشد و شما ۵ ماژول ۱۰ تنی داشته باشید، فقط ۲ ماژول کار می‌کنند و ۳ ماژول دیگر کاملا خاموش هستند. این Stage” بندی” دقیق، باعث می‌شود چیلر مدولار در بارهای جزئی، راندمان بسیار بالاتری IPLV بهتر نسبت به مدل‌های یکپارچه داشته باشد و قبض برق پروژه را به شدت کاهش دهد.

۳.  حمل و نقل و نصب: عبور از موانع فیزیکی:

یکی از دغدغه‌های اصلی پیمانکاران در شهرهای بزرگ، جابجایی چیلر های خیلی بزرگ است.

درک تفاوت چیلر مدولار و یکپارچه زمانی ملموس می‌شود که پروژه شما در یک خیابان باریک یا ساختمانی با موتورخانه در طبقه منفی ۴ باشد. چیلرهای یکپارچه نیازمند جرثقیل‌های سنگین و باز کردن دیوارهای موتورخانه یا تخریب رمپ هستند.

اما چیلرهای مدولار ابعاد استانداردی دارند. ماژول‌ها به راحتی با آسانسورهای باری یا لیفتراک‌های کوچک جابجا می‌شوند و از درب‌های استاندارد عبور می‌کنند. این ویژگی هزینه‌های نصب (Installation Cost) را به طرز چشمگیری کاهش می‌دهد.

۴.  توسعه‌پذیری (Expandability) و سرمایه‌گذاری مرحله‌ای:

بسیاری از پروژه‌ها فازبندی شده‌اند. مثلا کارفرما امسال نیمی از پاساژ را افتتاح می‌کند و سال بعد نیم دیگر را.

اگر چیلر یکپارچه بخرید، باید از روز اول هزینه کل ظرفیت نهایی را بپردازید (خواب سرمایه). اما با استفاده از چیلر ماژولار، می‌توانید تعداد ماژول‌ها را متناسب با فاز اول بخرید و در سال‌های بعد، ماژول‌های جدید را اضافه کرده و به سادگی به کلکتور آب متصل کنید. این یعنی مدیریت هوشمند نقدینگی.

۵.  هزینه‌های تعمیر و نگهداری:

تعمیرات چیلر یکپارچه معمولا نیازمند تکنسین‌های بسیار خاص و گاهی توقف کل سیستم است. اما در چیلرهای مدولار، قطعات (مثل کمپرسورهای اسکرال) استانداردتر هستند و در بازار راحت‌تر یافت می‌شوند. نکته مهم‌تر اینکه برای سرویس دوره‌ای یک ماژول، نیازی به خاموش کردن کل سیستم نیست؛ سایر ماژول‌ها به خنک‌کردن ساختمان ادامه می‌دهند در حالی که تکنسین روی ماژول معیوب کار می‌کند.
