در دنیای سیستمهای برودتی و تهویه مطبوع، فرآیند سرمایش چیزی جز حذف گرما از یک محیط و انتقال آن به محیطی دیگر نیست. در قلب این چرخه ترمودینامیکی، قطعهای حیاتی به نام کندانسور (Condenser) یا چگالنده قرار دارد. این تجهیز که در تمامی سیستمها از کولرهای گازی خانگی گرفته تا چیلرهای عظیم صنعتی نقش کلیدی ایفا میکند، وظیفه دفع حرارت جذب شده توسط مبرد را بر عهده دارد. شناخت دقیق عملکرد و انواع کندانسور برای مهندسان، پیمانکاران و خریداران سیستمهای HVAC جهت انتخاب بهینه و کاهش هزینههای انرژی امری ضروری است.
در این مقاله تخصصی، به بررسی دقیق مکانیزم عملکرد، دستهبندیهای فنی و کاربردهای مختلف این مبدل حرارتی میپردازیم.

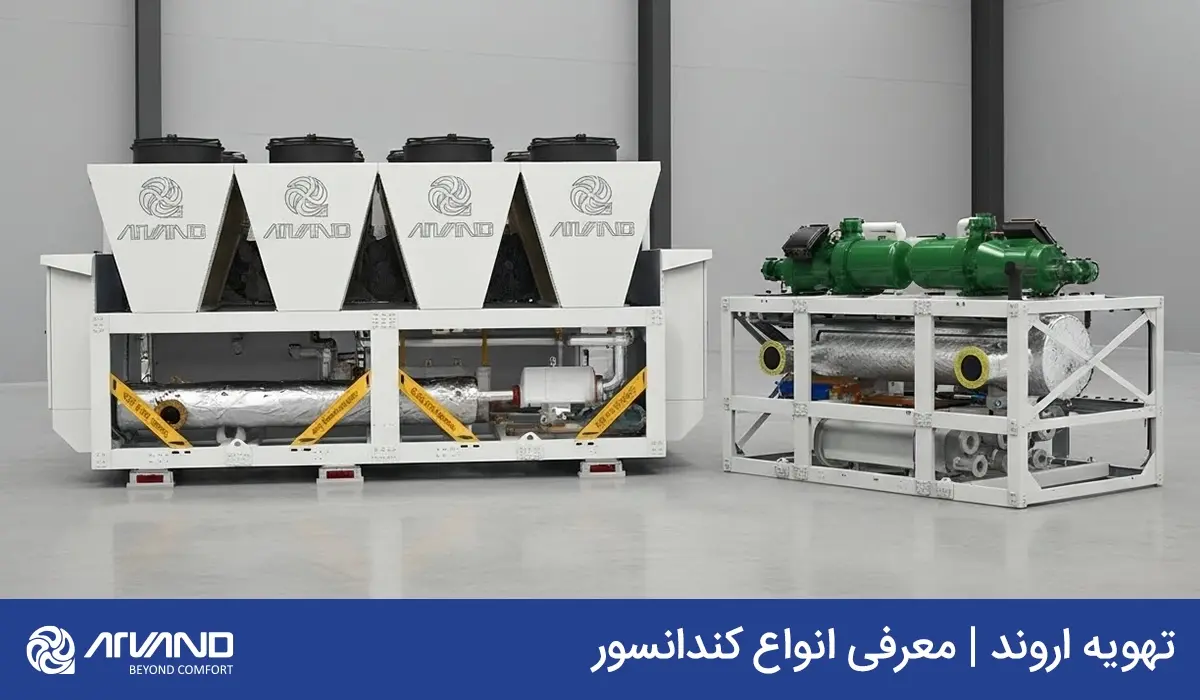

کندانسور چیست و چه وظیفهای در سیکل تبرید دارد؟
کندانسور یک مبدل حرارتی (Heat Exchanger) است که در سیکل تبرید تراکمی بین کمپرسور و شیر انبساط قرار میگیرد. وظیفه اصلی آن تغییر فاز مبرد از حالت گاز داغ (Superheated Vapor) به مایع (Liquid) است. این فرآیند که “چگالش” نامیده میشود، با دفع گرمای جذب شده از اواپراتور و گرمای حاصل از کار کمپرسور به محیط بیرون انجام میشود.

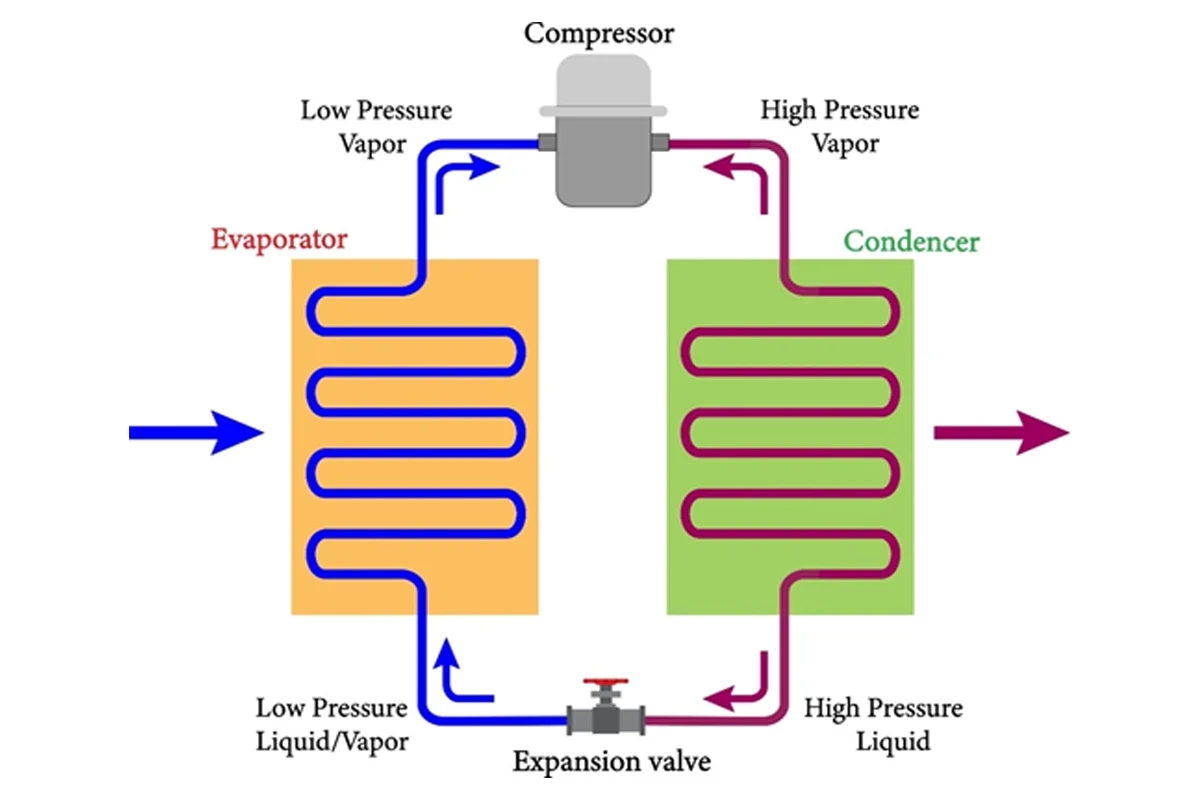

چرخه تبرید تراکمی
فرآیند انتقال حرارت در کندانسور:
فرآیند انتقال حرارت در کندانسور طی سه مرحله اصلی رخ میدهد:
- حرارتزدایی (Desuperheating): دمای گاز داغ خروجی از کمپرسور کاهش مییابد تا به دمای اشباع برسد.
- چگالش (Condensation): تغییر فاز از گاز به مایع در دمای ثابت انجام میشود (دفع گرمای نهان).
- سابکولینگ (Subcooling): دمای مایع مبرد بیشتر کاهش مییابد تا از عدم وجود حبابهای گاز قبل از ورود به شیر انبساط اطمینان حاصل شود.
دستهبندی کلی کندانسورها:
برای انتخاب صحیح تجهیزات برودتی، باید با دستهبندیهای مختلف این تجهیز آشنا باشیم. به طور کلی، انواع کندانسور بر اساس سیال خنککننده (مادهای که گرما را از مبرد میگیرد) به سه دسته اصلی تقسیم میشوند:
- کندانسور هوایی (Air-Cooled)
- کندانسور آبی (Water-Cooled)
- کندانسور تبخیری (Evaporative)
در ادامه به تشریح فنی و دقیق هر یک از این مدلها میپردازیم.
1. کندانسور هوایی (Air-Cooled Condenser):
یکی از پرکاربردترین انواع کندانسور در صنعت تهویه مطبوع، مدل هوایی است. در این سیستم، هوا به عنوان سیال واسط عمل کرده و با عبور از روی کویلهای حاوی مبرد داغ، گرما را جذب و به محیط آزاد منتقل میکند. این نوع مبدلها به دلیل عدم نیاز به آب، در مناطق کمآب و خشک محبوبیت فراوانی دارند.
ساختار و اجزای داخلی کندانسور هوایی:
ساختار کندانسورهای هوایی معمولا از لولههای مسی (Copper Tubes) با فینهای آلومینیومی (Aluminum Fins) تشکیل شده است. فینها سطح مقطع انتقال حرارت را افزایش میدهند تا تبادل دما با هوا سریعتر انجام شود. فنهای قدرتمند معمولا از نوع محوری یا Axial هوا را با سرعت از میان فینها عبور میدهند.
انواع طراحی کندانسور هوایی:
- تخت (Flat): کویلها به صورت افقی قرار گرفته و فنها در بالا یا پایین آن نصب میشوند.
- V-Type: کویلها با زاویه خاصی (شکل V) قرار میگیرند. این طراحی باعث میشود سطح تماس بیشتری در فضای کمتر ایجاد شود و راندمان دستگاه افزایش یابد. در چیلر با ظرفیت بالا معمولا از این مدل استفاده میشود.
مزایا و معایب کندانسور هوایی:
- مزایا: نصب آسان، هزینه نگهداری پایین، عدم مصرف آب، عدم رسوبگیری شدید (برخلاف مدلهای آبی).
- معایب: راندمان پایینتر نسبت به مدلهای آبی در روزهای بسیار گرم تابستان، وابستگی شدید به دمای حباب خشک محیط.
طراحی V-Type و کندانسورهای مدولار پیشرفته:
در میان انواع کندانسور هوایی، طراحی V-Type (ویشکل) به دلیل راندمان بالا و اشغال فضای کمتر، جایگاه ویژهای در پروژههای صنعتی و تجاری بزرگ دارد. در این ساختار، کویلها با زاویهای مشخص نسبت به هم قرار میگیرند که امکان مکش هوا از طرفین و دمش به سمت بالا را فراهم میکند.
اوج مهندسی در این دسته از مبدلها را میتوان در کندانسورهای هوایی مدولار شرکت تهویه اروند مشاهده کرد. این محصولات با بهرهگیری از لولههای مسی بدون درز (Seamless)، فینهای آلومینیومی با طرح ویژه V-Waffle و فنهای آکسیال کمصدا، انتقال حرارت بهینه و توزیع یکنواخت جریان هوا را تضمین میکنند. این دستگاهها به صورت مدولار (از ۱ تا ۱۲ ماژول) و با قابلیت سفارشیسازی کامل ابعاد و ظرفیت بر اساس نیاز دقیق کارفرما طراحی و ساخته میشوند.
جهت بررسی مشخصات فنی و خرید کندانسور هوایی یکتا تهویه اروند با بالاترین کیفیت ساخت، کلیک کنید.
جهت دریافت مشاوره تخصصی و اطلاع از قیمت انواع سیستم تهویه مطبوع، میتوانید با کارشناسان تهویه اروند تماس بگیرید.
2. کندانسور آبی (Water-Cooled Condenser):
در بررسی انواع کندانسور، مدلهای آبی جایگاه ویژهای در صنایع سنگین و چیلرهای با ظرفیت بالا دارند. در این مبدلها، آب خنکِ تولید شده توسط برج خنککننده (Cooling Tower) وارد کندانسور شده و گرمای مبرد را جذب میکند.
انواع کندانسور آبی از نظر ساختار:
الف) پوسته و لوله (Shell and Tube):
این مدل رایجترین نوع در چیلرهای آبی است. ساختار آن شامل یک پوسته استوانهای بزرگ است که تعدادی لوله مسی در داخل آن قرار دارد. معمولا آب از داخل لولهها و مبرد داغ در فضای اطراف لولهها (داخل پوسته) جریان دارد. راندمان حرارتی این مدل بسیار بالا بوده و قابلیت تمیزکاری مکانیکی لولهها وجود دارد.
ب) صفحهای (Brazed Plate):
این نوع از صفحات فلزی نازک و موجدار تشکیل شده که به صورت یک در میان، مسیر عبور مبرد و آب را جدا میکنند. کندانسورهای صفحهای بسیار فشرده هستند و راندمان انتقال حرارت فوقالعادهای دارند، اما نسبت به رسوب آب بسیار حساسترند و تمیزکاری آنها دشوارتر است.
ج) دو لولهای (Tube in Tube):
سادهترین نوع کندانسور آبی است که در آن یک لوله کوچکتر درون یک لوله بزرگتر قرار میگیرد. مبرد در یک لوله و آب در لوله دیگر جریان دارد. این مدل بیشتر در سیستمهای قدیمی یا ظرفیت پایین دیده میشود.
مزایا و معایب کندانسورهای آبی:
- مزایا: راندمان بسیار بالا (COP بالاتر)، امکان کارکرد با دمای تقطیر پایینتر، عدم وابستگی مستقیم به دمای خشک محیط (وابسته به دمای مرطوب یا Wet Bulb)
- معایب: نیاز به برج خنککننده و سیستم پمپاژ آب، مصرف آب، چالشهای رسوبگذاری و خوردگی، هزینه نگهداری بالا.
- کندانسور تبخیری (Evaporative Condenser):
سومین دسته در لیست انواع کندانسور، مدل تبخیری است که ترکیبی از ویژگیهای مدل هوایی و آبی به شمار میرود. در این سیستم، همزمان از جریان هوا و پاشش آب برای خنکسازی مبرد استفاده میشود. آب روی کویلهای حاوی مبرد اسپری میشود و فنها جریان هوا را از روی کویلها عبور میدهند. تبخیر بخشی از آب روی سطح کویل، گرمای زیادی را از مبرد میگیرد.
این نوع کندانسور معمولا در سیستمهای آمونیاکی و سردخانههای بزرگ صنعتی کاربرد دارد و در تهویه مطبوع خانگی یا اداری کمتر دیده میشود.
کدام کندانسور برای پروژه شما مناسب است؟
انتخاب میان انواع کندانسور نیازمند بررسی دقیق پارامترهای پروژه است. یک مهندس مشاور باید فاکتورهای زیر را در نظر بگیرد:
اقلیم و شرایط آب و هوایی:
در مناطق شرجی (مانند شمال یا جنوب ایران)، راندمان برج خنککننده کاهش مییابد؛ بنابراین کندانسورهای هوایی ممکن است گزینه بهتری باشند. برعکس، در مناطق خشک، کندانسورهای آبی و تبخیری عملکردی عالی دارند.
محدودیت فضا و منابع:
اگر پروژه با محدودیت تامین آب مواجه است، قطعا مدل هوایی انتخاب اول است. اما اگر فضای نصب محدود است (مثلا در موتورخانه)، چیلر آبی به دلیل ابعاد کوچکتر کندانسور (نسبت به چیلر هوایی با ظرفیت مشابه) ارجحیت دارد.
هزینههای اولیه و جاری:
کندانسورهای هوایی معمولا هزینه اولیه بالاتری دارند (به دلیل مس و آلومینیوم بیشتر)، اما هزینه نصب و راهاندازی آنها کمتر است (حذف برج خنککننده و لولهکشی). در مقابل، سیستمهای آبی مصرف انرژی الکتریکی کمتری دارند اما هزینههای نگهداری و تصفیه آب را تحمیل میکنند.
نقش فینها و کویلها در راندمان کندانسور هوایی:
یکی از مباحث مهم در بررسی انواع کندانسور هوایی، تکنولوژی ساخت کویل و فین است. از آنجا که هوا ضریب انتقال حرارت پایینی دارد، سطح تماس باید به شدت افزایش یابد.
انواع فین (Fins):
- آلومینیومی ساده: استانداردترین حالت.
- گلد فین (Gold Fin): دارای پوشش اپوکسی طلایی رنگ که مقاومت بالایی در برابر خوردگی دارد و تبادل حرارت را تسهیل میکند.
- بلو فین (Blue Fin): دارای پوشش رزین آبی رنگ که آبگریز است و از تجمع قطرات آب و گرد و غبار جلوگیری میکند.
کویلهای مایکروچنل (Microchannel):
نسل جدیدی از کویلها که تماما آلومینیومی هستند و به جای لولههای گرد، از کانالهای ریز و تخت استفاده میکنند. این تکنولوژی باعث کاهش وزن کندانسور و کاهش حجم مبرد مورد نیاز (Gas Charge) تا 30 درصد میشود.
جدول مقایسه انواع کندانسور (هوایی، آبی و تبخیری):
معیار مقایسه | کندانسور هوایی (Air-Cooled) | کندانسور آبی (Water-Cooled) | کندانسور تبخیری (Evaporative) |
سیال واسط (خنککننده) | هوای محیط (جریان هوا توسط فن) | آب (تامین شده از برج خنککننده) | ترکیب جریان هوا و پاشش آب |
مصرف آب | صفر (مناسب مناطق کمآب) | بالا (نیاز به جبران تبخیر آب برج) | متوسط (نیاز به پاشش آب) |
راندمان حرارتی | وابسته به دمای خشک محیط (راندمان پایینتر در اوج گرما) | بسیار بالا (وابسته به دمای مرطوب محیط) | بالا (استفاده از گرمای نهان تبخیر) |
نگهداری و تعمیرات | کمهزینه و آسان (شستشوی کویلها با واترجت) | پرهزینه و دشوار (رسوبزدایی و اسیدشویی لولهها) | تخصصی (بررسی نازلها و کویل) |
هزینه اولیه و نصب | هزینه اولیه بالاتر (مس/آلومینیوم) / نصب ارزانتر | هزینه اولیه پایینتر / نصب گرانتر (لولهکشی و برج) | متوسط |
فضای مورد نیاز | نیاز به فضای باز و گردش هوا | اشغال فضای کمتر (در مدلهای شل اند تیوب) | نیاز به فضای باز |
کاربرد اصلی | تهویه مطبوع خانگی، تجاری و مناطق خشک | صنایع سنگین، چیلرهای ظرفیت بالا | سردخانههای صنعتی بزرگ و سیستمهای آمونیاکی |
چالش اصلی | کاهش راندمان در روزهای بسیار داغ | رسوبگذاری و خوردگی لولهها | نگهداری سیستم پاشش آب |
نکات کلیدی در نگهداری و تعمیرات کندانسور:
برای حفظ راندمان و طول عمر تمامی انواع کندانسور، برنامه نگهداری پیشگیرانه (PM) حیاتی است:
1. شستشوی سالیانه:
در مدلهای هوایی، گرد و غبار نشسته روی فینها مانند عایق عمل کرده و فشار دیسشارژ کمپرسور را بالا میبرد. شستشو با واترجت (با فشار کنترل شده) ضروری است.
2. اسیدشویی:
در مدلهای آبی، رسوبات کربنات کلسیم داخل لولهها باید به صورت دورهای با اسیدهای مخصوص شستشو داده شوند.
3. بررسی فنها:
بالانس بودن پروانه فن و سالم بودن الکتروموتورها در مدلهای هوایی و تبخیری باید چک شود.
4. شانه زنی فینها:
اگر فینهای آلومینیومی در اثر ضربه خم شده باشند، جریان هوا مسدود میشود و باید با شانه مخصوص اصلاح گردند.
جمعبندی:
کندانسور به عنوان یکی از چهار رکن اصلی سیکل تبرید، نقشی غیرقابل انکار در عملکرد صحیح و بهینه سیستمهای تهویه مطبوع دارد. همانطور که در این مقاله بررسی شد، شناخت انواع کندانسور (هوایی، آبی و تبخیری) و درک مزایا و معایب هر یک، کلید طراحی یک سیستم پایدار و کممصرف است.
در حالی که کندانسورهای هوایی به دلیل سادگی و عدم نیاز به آب، سهم بزرگی از بازار چیلرهای تراکمی را به خود اختصاص دادهاند، کندانسورهای آبی همچنان پادشاه راندمان در ظرفیتهای بسیار بالا و مناطق خشک هستند. انتخاب نهایی همواره باید بر اساس آنالیز دقیق مهندسی، شرایط اقلیمی و بودجه پروژه صورت گیرد.
برای دریافت مشاوره تخصصی و اطمینان از انتخاب بهترین دستگاه متناسب با شرایط پروژه خود، همین حالا با کارشناسان فنی یکتا تهویه اروند تماس بگیرید.
