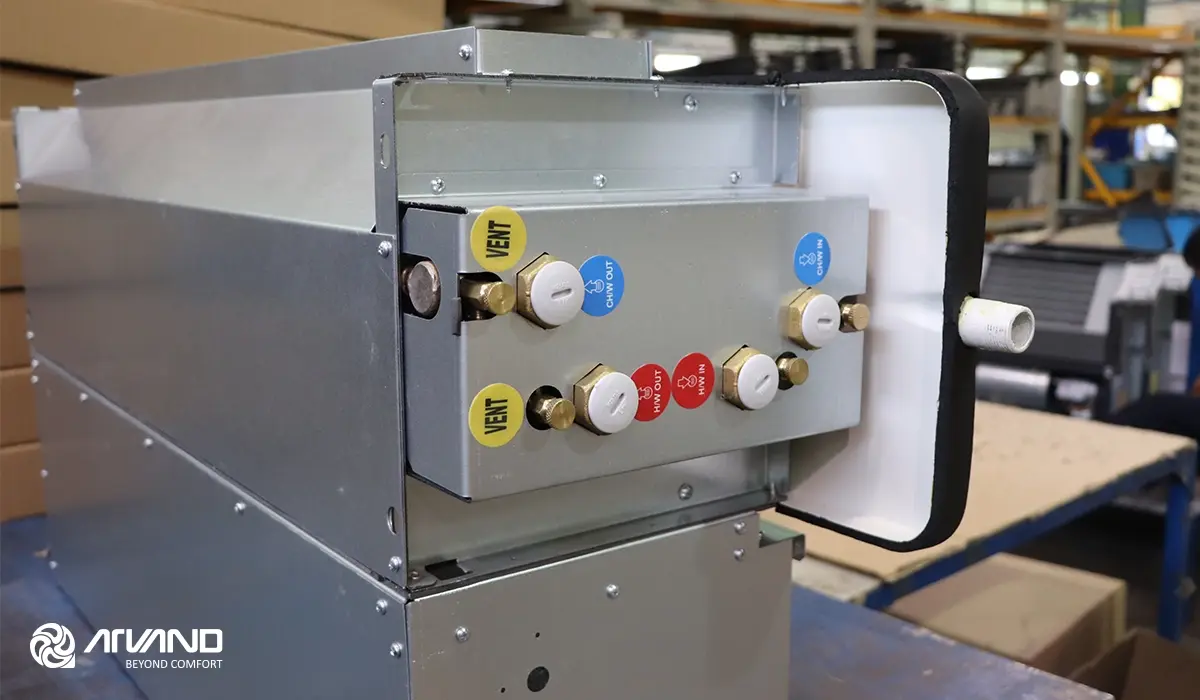

فن کویل 4 لوله ای چیست؟
فن کویل 4 لوله ای یکی از انواع پیشرفته سیستمهای سرمایش و گرمایش محسوب میشود که برای ساختمانهایی با نیاز همزمان به هوای سرد و گرم طراحی شده است. این سیستم این دستگاه دارای 2 مبدل حرارتی مستقل است که یکی گرمایشی و یکی سرمایشی ست و هر مبدل دارای 2 سردنده برای اتصال به لوله است و به همین دلیل به فن کویل های چهار لوله ای نامگذاری و شناخته میشوند. مزیت اصلی این نوع فن کویل در امکان تأمین سرمایش و گرمایش بهصورت مستقل در بخشهای مختلف یک ساختمان است. بهعنوان مثال، در یک هتل یا بیمارستان ممکن است اتاقی نیاز به سرمایش و اتاقی دیگر همزمان به گرمایش داشته باشد؛ فن کویل 4 لوله ای این انعطاف را بدون نیاز به تغییر مدار یا توقف سیستم فراهم میکند.
فن کویلهای چهار لولهای از نظر کارایی، دقت دمایی و آسایش حرارتی کاربر، نسبت به مدلهای دو لولهای برتری محسوسی دارند. در حالیکه در فن کویلهای دو لولهای باید برای تغییر فصل، مدار آب کل سیستم از سرد به گرم (یا برعکس) تغییر کند، در مدل ۴ لولهای هر واحد بهطور مستقل کنترل میشود. شرکت تهویه اروند با استفاده از تکنولوژیهای روز، امکان ساخت و سفارش فن کویل 4 لوله ای را در ظرفیتهای مختلف فراهم کرده است. این دستگاهها با طراحی کمصدا و راندمان بالا، گزینهای ایدهآل برای پروژههای تجاری، هتلها و ادارات هستند.
برای اطلاع از قیمت فن کویل ها و مقایسه مدلهای مختلف، میتوانید به صفحه دسته بندی فن کویل های تهویه اروند مراجعه نمایید.
نحوه عملکرد فن کویل 4 لوله ای:
عملکرد فن کویل 4 لوله ای بر اساس گردش مستقل آب سرد و آب گرم در دو مدار مجزا است. در داخل هر یونیت، دو مبدل حرارتی وجود دارد: یکی برای آب سرد که از چیلر مرکزی تأمین میشود و دیگری برای آب گرم که به بویلر متصل است. زمانی که ترموستات دمای اتاق را پایینتر از مقدار تنظیمشده تشخیص دهد، مسیر آب سرد فعال میشود و فن با عبور هوا از روی کویل سرد، هوای خنک را وارد محیط میکند. برعکس، در حالت گرمایش، مسیر آب گرم در مدار دوم باز شده و هوای عبوری از روی کویل گرم، دمای اتاق را افزایش میدهد. این کنترل به نصب 2 شیر برقی روی مسیر لوله آب سرد و گرم میسر میشود که کنترل ان توسط ترموستات هوشمند و برنامه ریزی شده صوت میگیرد.
این استقلال عملکرد، باعث میشود در هر ناحیه از ساختمان کنترل جداگانهای بر دما وجود داشته باشد و مصرف انرژی نیز بهینهتر شود. سیستم چهار لولهای، با حذف نیاز به تعویض فصلی مدارها، نگهداری سادهتری دارد و سرعت پاسخدهی آن در تغییر دما بسیار بالاست. محصولات فن کویل 4 لوله ای تهویه اروند با استفاده از الکتروموتورهای کممصرف و طراحی دقیق جریان هوا، ضمن تأمین دمای مطلوب، با صدای بسیار پایین کار میکنند و آسایش حرارتی مداوم را برای کاربر فراهم میآورند.

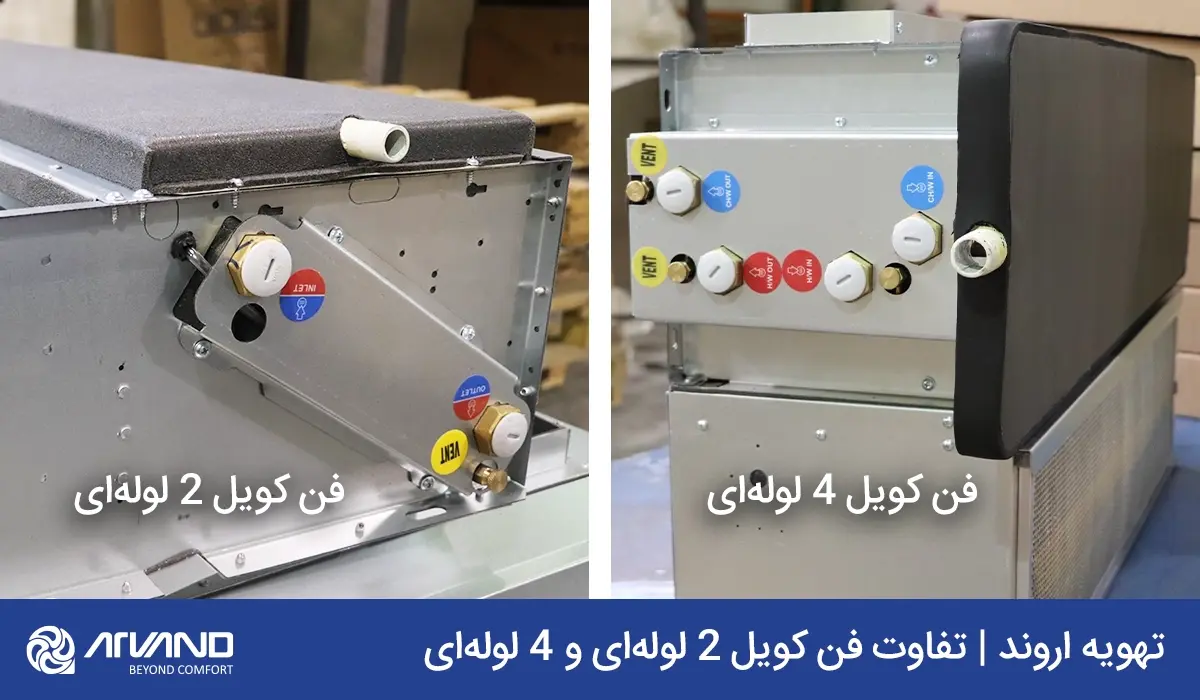

تفاوت فن کویل 4 لوله ای و 2 لوله ای:
۱. ساختار لولهکشی:
در فن کویل دو لولهای، فقط دو لوله برای رفت و برگشت آب وجود دارد که در فصل سرد به بویلر و در فصل گرم به چیلر متصل میشود. در مقابل، فن کویل 4 لوله ای دارای چهار لوله مجزا است؛ دو لوله مخصوص آب سرد و دو لوله مخصوص آب گرم. این طراحی سبب میشود سیستم بتواند بهصورت همزمان در بخشهای مختلف ساختمان سرمایش و گرمایش فراهم کند.
۲. کنترل دمای مستقل در هر فضا:
در سیستم دو لولهای، همه واحدها یا در حالت سرمایش هستند یا در حالت گرمایش و کنترل جداگانه ممکن نیست. اما فن کویل 4 لوله ای به هر فضا اجازه میدهد دمای خود را مستقل تنظیم کند. این ویژگی بهویژه در ساختمانهای بزرگ مانند هتلها، بیمارستانها و مراکز تجاری مزیت بزرگی است.
۳. عملکرد در فصول مختلف:
فن کویل دو لولهای تنها قادر است در یک زمان مشخص، یا سرمایش یا گرمایش انجام دهد. برای تغییر وضعیت، باید کل مدار لولهکشی تغییر کند. اما در فن کویل چهار لولهای، هر دو مدار بهصورت دائمی فعالاند و تنها مسیر آب در هر واحد بر اساس فرمان ترموستات تغییر میکند.
۴. مصرف انرژی و راندمان سیستم:
به دلیل کنترل مجزای هر فضا، فن کویل 4 لوله ای انرژی را بهینهتر مصرف میکند و از اتلاف حرارتی جلوگیری میشود. در مقابل، مدلهای دو لولهای در زمانهایی که همه فضاها به سرمایش یا گرمایش نیاز ندارند، ممکن است انرژی بیشتری مصرف کنند.
5. انعطافپذیری در طراحی سیستم تهویه:
در پروژههایی که نیاز به تغییرات سریع دما وجود دارد (مثل اتاقهای بیمارستان یا اتاقهای جنوبی و شمالی ساختمان)، فن کویل 4 لوله ای بهترین انتخاب است، زیرا بدون محدودیت زمانی، سرمایش و گرمایش را همزمان فراهم میکند.
6. قیمت و ارزش خرید:
هرچند فن کویل 4 لوله ای در ابتدا گرانتر است، اما ارزش خرید بالاتری دارد، زیرا انعطاف عملکردی، کنترل بهتر و صرفهجویی انرژی را همزمان فراهم میکند.
محدودیت های فن کویل چهار لولهای:
1. هزینه اولیه بالاتر:
یکی از چالشهای اصلی در استفاده از فن کویل 4 لوله ای، هزینه بالاتر نصب و تجهیزات نسبت به سیستم دو لولهای است. وجود دو مدار مجزا برای آب سرد و گرم نیازمند لولهکشی بیشتر، شیرآلات و کنترلرهای جداگانه است که طبیعتا هزینه اجرای پروژه را افزایش میدهد. با این حال، در ساختمانهای بزرگ، این هزینه با افزایش بهرهوری و راحتی کاربران در طول زمان جبران میشود.
2. فضای بیشتر برای لولهکشی و تجهیزات:
از آنجا که در این سیستم چهار لوله باید در کنار هم قرار گیرند، فضای اشغالشده در سقف کاذب یا مسیر لولهکشی نسبت به سیستمهای دو لولهای بیشتر است. بنابراین در طراحی معماری باید از ابتدا محل عبور لولهها با دقت پیشبینی شود.
3. پیچیدگی در طراحی و نگهداری:
طراحی سیستم فن کویل 4 لوله ای نیاز به مهندسی دقیقتر دارد. در صورت بروز نشتی یا اشکال در هر یک از مدارها، تعمیر و نگهداری آن نسبت به سیستمهای سادهتر زمانبرتر خواهد بود. همچنین، کنترل مرکزی سیستم و تنظیم عملکرد بین مدارهای سرد و گرم باید با تجهیزات دقیق انجام شود تا راندمان کلی حفظ شود.
4. افزایش هزینههای نگهداری دورهای:
به دلیل وجود اجزای بیشتر (دو مدار مستقل آب و شیرآلات کنترلی اضافه)، هزینه سرویس دورهای و بازرسی سیستمهای چهار لولهای کمی بالاتر است. با این حال، استفاده از تجهیزات باکیفیت و برند معتبر میتواند عمر مفید سیستم را افزایش داده و هزینههای تعمیر و نگهداری را به حداقل برساند.
در حال حاضر، شرکت تهویه اروند امکان ساخت و عرضه فن کویلهای 4 لولهای با طراحی بهینه و صدای بسیار کم را فراهم کرده است. این محصولات با استانداردهای روز جهانی تولید میشوند و با شرایط اقلیمی ایران نیز سازگارند. برای مشاهده مشخصات فنی، مدلها و قیمتها، میتوانید به صفحه فن کویل های تهویه اروند مراجعه کنید.
در کدام پروژه ها استفاده از سیستم فن کویل های چهار لوله ای یک ضرورت است؟
فن کویل 4 لوله ای زمانی انتخاب بهتری است که در یک ساختمان، نیاز همزمان به سرمایش و گرمایش وجود داشته باشد. این وضعیت معمولا در فضاهای چندمنظوره مانند هتلها، بیمارستانها، ساختمانهای اداری بزرگ و برجهای مسکونی رخ میدهد؛ جایی که دمای فضاهای مختلف در طول روز متفاوت است. بهعنوان نمونه، اتاقهای جنوبی ممکن است در زمستان به سرمایش نیاز داشته باشند در حالی که بخش شمالی ساختمان همچنان به گرمایش احتیاج دارد. یا در یک مرکز خرید فروشگاه های مشرف به جداره های خارجی ساختمان در فصل سرما نیاز به گرمایش دارند اما فروشگاه های که در مرکز ساختمان قرار گرفته اند به دلیل بار گرمایی ناشی از روشنایی و افراد و عدم تبادل حرارتی با جداره های سرد مشرف به بیرون ساختمان ، در همین زمان نیازمند سرمایش است .در چنین شرایطی، سیستمهای دو لولهای پاسخگو نیستند، اما فن کویل چهار لولهای با مدار مستقل آب سرد و گرم، بهراحتی این اختلاف حرارتی را جبران میکند و آسایش دمایی پایداری را فراهم میسازد.
از سوی دیگر، در پروژههایی که کنترل دقیق دما و صرفهجویی انرژی اهمیت دارد، انتخاب فن کویل 4 لوله ای مزیت محسوب میشود.
نکات مهم در خرید فن کویل چهار لولهای:
انتخاب و خرید فن کویل 4 لوله ای نیازمند دقت در جزئیات فنی، کیفیت ساخت، شرایط بهرهبرداری و خدمات پس از فروش است. چون این سیستمها در قلب تهویه مطبوع ساختمان قرار دارند، کوچکترین اشتباه در انتخاب ظرفیت، نوع نصب یا برند میتواند باعث افزایش مصرف انرژی و کاهش عمر مفید تجهیزات شود. در ادامه، مهمترین نکات فنی و اجرایی که باید هنگام خرید فن کویل چهار لولهای به آن توجه کنید بررسی شده است.
1. ظرفیت سرمایش و گرمایش متناسب با فضا:
نخستین گام در انتخاب فن کویل 4 لوله ای، تعیین ظرفیت سرمایش و گرمایش مناسب است. ظرفیت نامتناسب میتواند باعث عملکرد ناپایدار سیستم و نارضایتی کاربران شود.
برای محاسبه ظرفیت مورد نیاز باید عوامل زیر بررسی شود:
- مساحت و حجم اتاق یا فضا
- موقعیت جغرافیایی و میزان تابش آفتاب
- نوع کاربری (مسکونی، اداری، بیمارستانی و…)
- تعداد افراد حاضر و تجهیزات گرمازا
در پروژههای حرفهای، توصیه میشود محاسبات توسط مهندس تاسیسات مکانیکی انجام گیرد تا ظرفیت انتخابی با نیاز واقعی فضا تطابق داشته باشد.
2. نوع نصب (سقفی، زمینی، دیواری، کانالی):
فن کویل 4 لوله ای در مدلهای مختلفی مانند سقفی توکار، کاستی، زمینی و کانالی تولید میشود. انتخاب نوع نصب باید بر اساس شرایط معماری و نوع کاربری ساختمان انجام گیرد:
- مدل سقفی توکار: برای فضاهای مدرن با سقف کاذب و ظاهر مینیمال بسیار مناسب است.
- مدل زمینی: در فضاهایی با محدودیت ارتفاع سقف یا نیاز به دسترسی آسانتر کاربرد دارد.
- مدل کانالی: برای تهویه فضاهای بزرگ یا چند اتاق مجاور بهصورت همزمان استفاده میشود.
3. کیفیت قطعات و متریال ساخت:
دوام و کارایی فن کویل تا حد زیادی به کیفیت قطعات آن بستگی دارد. در هنگام خرید باید به نکات زیر توجه شود:
- کویل مسی با فین آلومینیومی: انتقال حرارت بالا و مقاومت در برابر خوردگی.
- فن بالانسشده: کاهش ارتعاش و صدای کارکرد دستگاه.
- بدنه گالوانیزه یا ABS مقاوم: دوام بالا در برابر رطوبت و فرسایش.
- فیلتر قابل شستوشو: برای حفظ کیفیت هوای خروجی و کاهش هزینه نگهداری.
4. سطح صدا و راحتی حرارتی:
سطح صدای پایین یکی از ویژگیهای کلیدی در انتخاب فن کویل مناسب است، بهویژه در فضاهای اقامتی و اداری. صدای زیاد دستگاه نه تنها باعث نارضایتی ساکنان میشود بلکه نشاندهنده عدم بالانس دقیق فن یا طراحی ضعیف است.
مدلهای پیشرفته فن کویل 4 لوله ای تهویه اروند با طراحی آیرودینامیک فن و استفاده از موتورهای کمصدا، عملکردی بیصدا و روان دارند و در کنار آن، دمای محیط را بهصورت یکنواخت و بدون نوسان حفظ میکنند.
جهت دریافت مشاوره تخصصی و اطلاع از قیمت بهروز انواع فن کویل، میتوانید با کارشناسان فروش تهویه اروند تماس بگیرید.
5. راندمان انرژی و مصرف برق:
هنگام خرید فن کویل باید به مصرف برق موتور فن، راندمان حرارتی کویل و طراحی مدار کنترل توجه شود. فن کویلهایی که دارای موتورهای EC (Electronically Commutated) هستند، تا ۳۰٪ مصرف برق کمتری نسبت به مدلهای معمولی دارند.
6. کنترل هوشمند و ترموستات دیجیتال:
سیستم کنترل یکی از مهمترین عوامل تأثیرگذار بر آسایش حرارتی و صرفهجویی انرژی است. ترموستاتهای دیجیتال یا هوشمند با قابلیت تنظیم دقیق دما و تایمر، تجربه کاربری بهتری ایجاد میکنند.
در خرید فن کویل 4 لوله ای، حتما اطمینان حاصل کنید که دستگاه با سیستم کنترل مرکزی ساختمان (BMS) سازگار است. این ویژگی بهویژه در پروژههای بزرگ یا هوشمند اهمیت بالایی دارد.
7. خدمات پس از فروش و گارانتی معتبر:
هرچقدر کیفیت ساخت بالا باشد، بدون خدمات پس از فروش و گارانتی معتبر، انتخاب ایمن نیست. خرید از تولیدکنندهای که شبکه خدمات گسترده و تأمین قطعات مطمئن دارد، آرامش خاطر بلندمدت را تضمین میکند. تهویه اروند با تجربه چند دههای در تولید تجهیزات تهویه مطبوع، علاوه بر ساخت فن کویلهای 4 لولهای مطابق نیاز پروژه، پشتیبانی فنی و گارانتی جامع نیز ارائه میدهد.
8. طراحی ظاهری و ابعاد مناسب:
در فضاهایی مانند اتاق هتلها یا دفاتر مدرن، زیبایی ظاهری دستگاه اهمیت ویژهای دارد. انتخاب مدلهایی با طراحی ظریف، رنگ هماهنگ با دکوراسیون و ابعاد مناسب میتواند جلوه محیط را حفظ کند.
9. هزینه نصب و نگهداری:
سیستم فن کویل 4 لوله ای بهدلیل دو مدار مجزا، به لولهکشی و شیرآلات بیشتری نیاز دارد. پیش از خرید، هزینه نصب و نگهداری دورهای باید در برآورد اقتصادی پروژه لحاظ شود.
10. تناسب با شرایط اقلیمی:
نوع کویل، ظرفیت و میزان رطوبت خروجی باید با شرایط آبوهوایی محل نصب مطابقت داشته باشد. در مناطق مرطوب، استفاده از کویلهای با روکش ضدخوردگی ضروری است.
قیمت فن کویل 4 لوله ای به چه عواملی بستگی دارد؟
قیمت فن کویل 4 لوله ای تحت تأثیر مجموعهای از عوامل فنی، طراحی، ظرفیت و کیفیت ساخت قرار دارد. از آنجا که این سیستمها نقش کلیدی در تأمین آسایش حرارتی و تهویه هوای فضاهای مختلف دارند، انتخاب مدل مناسب تنها بر اساس قیمت اولیه تصمیم درستی نیست. آگاهی از مؤلفههای تأثیرگذار بر قیمت میتواند به خریداران کمک کند تا با دیدی مهندسی و اقتصادی، گزینهای بهینه انتخاب کنند.
1. ظرفیت سرمایش و گرمایش دستگاه:
اولین و مهمترین عامل تعیینکننده قیمت، ظرفیت سرمایش و گرمایش فن کویل است که بر حسب BTU/h اندازهگیری میشود. هرچه ظرفیت دستگاه بیشتر باشد، اندازه کویل، قدرت موتور فن و ابعاد دستگاه نیز افزایش مییابد و بهتبع آن قیمت بالاتر میرود.
به طور کلی، فن کویل 4 لوله ای با ظرفیتهای مختلفی از حدود 200 تا 1200 CFM (فوت مکعب در دقیقه) عرضه میشود. برای مثال، در یک ساختمان اداری کوچک ممکن است از مدلهای 300 تا 400 CFM استفاده شود، در حالی که در بیمارستان یا سالنهای بزرگ مدلهای بالای 800 CFM کاربرد دارند.
2. نوع نصب و مدل دستگاه:
فن کویلها در مدلهای مختلفی از جمله سقفی توکار، سقفی کاستی، زمینی، دیواری و کانالی تولید میشوند. نوع نصب تأثیر مستقیمی بر قیمت دارد، زیرا طراحی بدنه، نوع فن، دسترسی به فیلتر و میزان مواد مصرفی در هر مدل متفاوت است.
برای مثال:
- مدل سقفی توکار بهدلیل طراحی ظریفتر و استفاده از عایق صوتی بیشتر معمولا قیمت بالاتری دارد.
- مدل زمینی سادهتر بوده و در بسیاری از پروژهها مقرونبهصرفهتر است.
- مدل کانالی بهدلیل دبی هوای بالا و موتور قویتر، قیمت بیشتری دارد.
3. جنس و کیفیت کویل حرارتی:
کویل حرارتی از مهمترین اجزای هر فن کویل است و کیفیت آن نقش زیادی در قیمت دارد. در فن کویل 4 لوله ای معمولا از کویل مسی با فین آلومینیومی استفاده میشود. هرچه قطر لولهها، ضخامت فینها و تعداد ردیفهای کویل بیشتر باشد، تبادل حرارتی بهتر و در نتیجه راندمان بالاتر خواهد بود اما طبیعتا هزینه تولید نیز افزایش مییابد.
4. نوع موتور فن و تکنولوژی مصرف انرژی:
موتور فن یکی از مؤلفههای اصلی در تعیین قیمت نهایی است. در بازار، دو نوع موتور رایج وجود دارد:
- موتور AC جریان متناوب: مدلهای کلاسیک با قیمت پایینتر اما مصرف برق بیشتر.
- موتور EC جریان مستقیم با کنترل الکترونیکی: راندمان بالا، صدای کمتر و مصرف انرژی پایینتر.
فن کویلهایی که از موتور EC استفاده میکنند، هرچند گرانتر هستند، اما در بلندمدت بهدلیل صرفهجویی انرژی، گزینه اقتصادیتری محسوب میشوند.
5. سیستم کنترل و ترموستات:
نوع ترموستات و سیستم کنترل دستگاه نیز در قیمت مؤثر است. مدلهای ساده با کنترل سهسرعته ارزانتر هستند، در حالی که سیستمهای دارای کنترل دیجیتال، ترموستات لمسی، یا قابلیت اتصال به BMS (سیستم مدیریت ساختمان) قیمت بالاتری دارند.
6. جنس بدنه و طراحی آکوستیکی:
بدنه فن کویل معمولا از ورق گالوانیزه یا پوشش ABS ساخته میشود. ضخامت ورق، نوع رنگ الکترواستاتیک و وجود عایق صوتی از عوامل مؤثر بر قیمت نهایی هستند.
مدلهایی که طراحی آکوستیک و لرزشگیر حرفهای دارند، صدای کارکرد بسیار پایینتری دارند و بهویژه در فضاهای لوکس مانند هتلها یا دفاتر مدیریتی ترجیح داده میشوند.
7. تعداد مدارها و طراحی لولهکشی:
در سیستم چهار لولهای، وجود دو مدار آب گرم و سرد به معنای استفاده از دو کویل مجزا و شیرآلات بیشتر است؛ بنابراین قیمت آن نسبت به مدل دو لولهای بالاتر است. با این حال، این هزینه اضافه با انعطافپذیری دمایی و افزایش آسایش حرارتی کاملا جبران میشود. به همین دلیل، در پروژههایی که همزمان به سرمایش و گرمایش نیاز دارند، فن کویل 4 لوله ای همیشه انتخاب منطقیتری است.
برای برآورد دقیق قیمت، متناسب با پروژه خود، میتوانید از مشاوره تخصصی تیم مهندسی فروش تهویه اروند استفاده کنید.
دریافت مشاوره با کارشناسان و درخواست خرید:
اگر قصد خرید یا انتخاب فن کویل متناسب با پروژه خود را دارید، کارشناسان فنی تهویه اروند آمادهاند تا با ارائه مشاوره تخصصی، بهترین راهکار را در اختیار شما قرار دهند. همین حالا با ما تماس بگیرید یا فرم سفارش محصول را پر نمایید.
