VRFیا Variable Refrigerant Flow، نامی است که بر یکی از انقلابیترین فناوریهای صنعت تهویه مطبوع (HVAC) نهاده شده است. این سیستم، که راهکاری ممتاز برای مدیریت اقلیم داخلی در انواع ساختمانهای بزرگ از قبیل برجهای مسکونی، ادارات پر واحد و مراکز تجاری محسوب میشود، در برخی برندها با عنوان VRV (Variable Refrigerant Volume) نیز شناخته میشود. ریشه این تکنولوژی به نوآوریهای شرکت ژاپنی دایکین (DAIKIN) باز میگردد. امروزه، برندهای جهانی معتبری مانند الجی (LG) و میتسوبیشی، تجهیزات VRF را به بازار ایران عرضه میکنند و تمامی این محصولات دارای ماهیت وارداتی هستند. تهویه اروند در این مقاله جامع، به طور کامل ساختار فنی، اجزا، مکانیزمهای عملکردی و نیز بررسی دقیق مزایا و معایب این سیستم را ارائه میدهد تا شما بتوانید درک کاملی از اینکه سیستم VRFچیست و چه نقشی در تهویه مطبوع دارد، به دست آورید.
ساختار سیستم VRF:

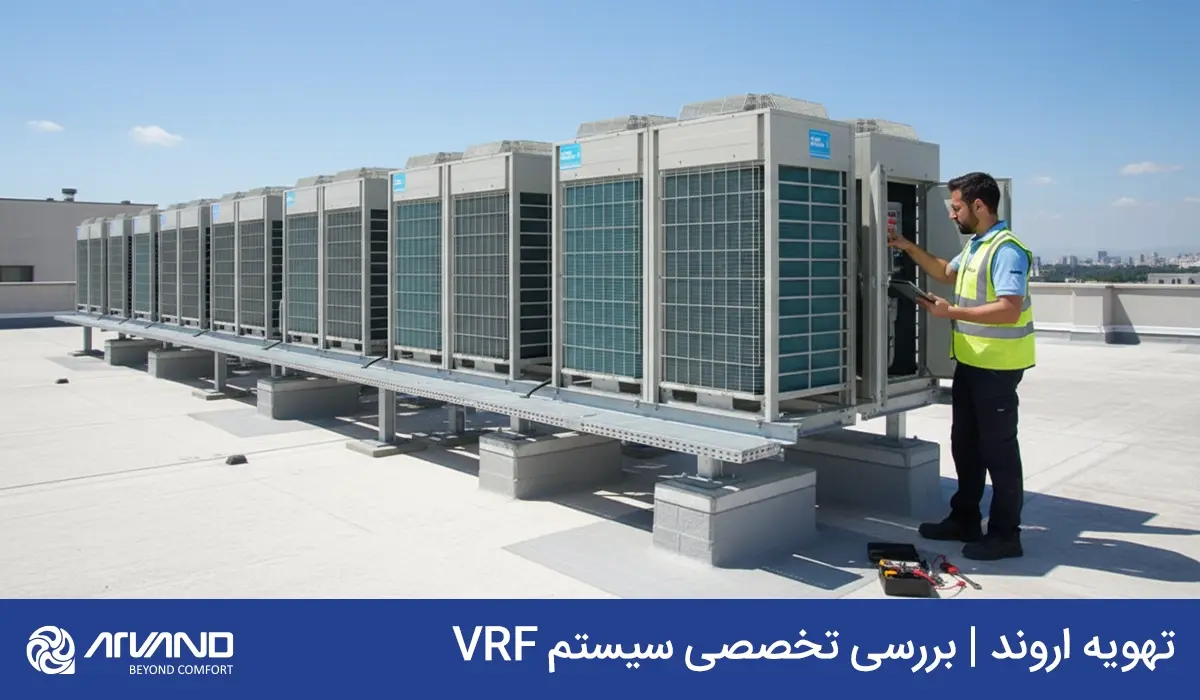

ساختار فیزیکیVRF، یک سیستم تهویه مطبوع ماژولار است که شامل سه جزء اصلی میشود. در این سیستم، یونیت خارجی (کندانسینگ یونیت)، که مجهز به کمپرسور و کندانسور اینورتر است، در فضای باز خارج از ساختمان نصب میگردد. این یونیت به وسیله لولهکشی مبرد مسی به چندین یونیت داخلی (هوارسان) متصل میشود که داخل زونهای مختلف ساختمان تعبیه میگردند. در مدلهای پیشرفته (Heat Recovery)، یک جعبه توزیع مبرد (BC Unit) نیز بین یونیت خارجی و یونیتهای داخلی قرار میگیرد.
سیستم VRF چیست؟
سیستم VRF یک فناوری پیشرفته تهویه مطبوع است که جریان مبرد را به صورت متغیر و دقیق تنظیم میکند تا نیازهای سرمایشی و گرمایشی همزمان و مستقل زونهای مختلف ساختمان را برآورده سازد.
این سیستم با بهرهگیری از کمپرسورهای اینورتر، ظرفیت تولیدی خود را به صورت پیوسته و متناسب با بار حرارتی لحظهای محیط تغییر میدهد. این قابلیت تنظیم دقیق، راندمان انرژی بسیار بالا، کنترل زون به زون و آسایش حرارتی فوقالعاده را به ارمغان میآورد و آن را به یک راهحل ایدهآل برای ساختمانهای بزرگ، تجاری، اداری و مسکونی لوکس تبدیل میکند.
نحوه عملکرد سیستم VRF به چه صورتی است؟
درک مکانیزم عملکرد سیستم VRF، کلید تحلیل مزایای آن است. این سیستم شامل یک یونیت خارجی مجهز به کمپرسورهای اینورتر و چندین یونیت داخلی است که از طریق لولههای مبرد به هم متصلاند.
۱. کنترل ظرفیت بر اساس اینورتر:
کمپرسورهای اینورتر یونیت خارجی با تغییر فرکانس برق، سرعت چرخش خود را تنظیم کرده و حجم مبرد پمپ شده را متناسب با نیاز دقیق سیستم تغییر میدهند. این تنظیم پیوسته، مصرف انرژی را بهینهسازی کرده و از اتلاف انرژی ناشی از روشن و خاموش شدنهای مکرر کمپرسور جلوگیری میکند.
۲. توزیع دقیق مبرد در یونیتها:
مدیریت جریان مبرد توسط شیرهای انبساط الکترونیکی (EEV) که درون هر یونیت داخلی نصب شدهاند، انجام میشود. سنسورهای دمایی هر زون، دادهها را به برد کنترلی ارسال میکنند و برد، میزان باز یا بسته بودن EEV را تنظیم میکند. این کار مقدار مبرد ورودی به کویل را تعیین و ظرفیت سرمایش/گرمایش مورد نیاز هر اتاق را مستقل از بقیه تأمین میکند.
۳. عملکرد Heat Recovery:
مدلهای پیشرفته VRF (Heat Recovery) با استفاده از یک جعبه توزیع مبرد (BC Unit)، قابلیت انجام سرمایش و گرمایش را به صورت همزمان در فضاهای مختلف فراهم میکنند. این ویژگی، اوج انعطافپذیری و بهرهوری انرژی را در ساختمانهایی با نیازهای حرارتی متناقض تأمین میکند. به این ترتیب، عملکرد هوشمند و ماژولار مشخص میکند که سیستم VRF راهکاریست که آسایش زون به زون و صرفهجویی در انرژی را تضمین میکند.
کاربرد های سیستم وی ار اف:
سیستم VRF راهحل ایدهآلی برای ساختمانهای بزرگ و پیچیده محسوب میشود. این سیستم توانایی مدیریت دقیق و مستقل دمای چندین زون را دارد، از بهرهوری انرژی بالایی برخوردار است و در نصب و لولهکشی طولانی انعطافپذیر است. وی آر اف به طور خاص مناسب برجهای اداری و تجاری است، زیرا کنترل دمای تفکیک شده در هر واحد مورد نیاز است. همچنین، در هتلها و مراکز پذیرایی، به دلیل اهمیت حیاتی آسایش و نویز کم، کاربرد دارد. مجموعههای مسکونی لوکس و پر واحد نیز که کنترل فردی دمای هر واحد را میطلبند، از این سیستم بهره میبرند. در نهایت، مراکز حساس و تخصصی مانند بیمارستانها و موزهها که پایداری دقیق شرایط محیطی را نیاز دارند، VRF را به عنوان یک راهحل کارآمد و کمجا استفاده میکنند. همچنین سیستم VRF به عنوان تهویه مطبوع پیشرفته برای پروژههای مقیاس بزرگ شناخته میشود.
پیشنهاد مطالعه:
بهترین مارک چیلر در جهان و ایران: مقایسه تخصصی برندهای برتر
انواع سیستم VRF:
سیستمهای VRF را میتوان بر اساس قابلیت عملکرد، به طور عمده به دو دسته اصلی تقسیم کرد که هر کدام برای شرایط و نیازهای خاصی در ساختمانها بهینهسازی شدهاند:
۱. سیستم VRF پمپ حرارتی (Heat Pump VRF):
این مدل، ابتداییترین و رایجترین نوع سیستم VRFاست.
- کارکرد: سیستم پمپ حرارتی تنها میتواند در یک زمان، یا در حالت سرمایش و یا در حالت گرمایش عمل کند. به عبارت دیگر، تمام یونیتهای داخلی متصل به یونیت خارجی، باید همگی در یک مد کاری (مثلا سرمایش) تنظیم شوند.
- لولهکشی: این سیستمها از دو لوله (یک خط مایع و یک خط گاز) برای اتصال یونیتهای داخلی به یونیت خارجی استفاده میکنند.
- کاربرد: مناسب برای ساختمانهایی با مناطق تهویه یکپارچه (Single Zone) یا ساختمانهایی که نیازهای سرمایشی و گرمایشی آنها در تمام زونها همزمان و یکسان است، مانند ساختمانهای مسکونی کوچک، ادارات با فضای باز و فروشگاهها.
۲. سیستم VRF بازیابی حرارت (Heat Recovery VRF):
این مدل، پیشرفتهترین نوع سیستم VRF است و انعطافپذیری و راندمان انرژی بالاتری دارد.
- کارکرد: سیستم بازیابی حرارت قادر است به صورت همزمان در برخی از زونها عملیات سرمایش و در زونهای دیگر عملیات گرمایش را انجام دهد. این قابلیت برای ساختمانهایی که دارای بارهای حرارتی متناقض هستند (مانند بخش شمالی و جنوبی ساختمان یا زونهای داخلی با تولید گرمای بالا) ضروری است.
- بازیابی انرژی: مهمترین مزیت این نوع، قابلیت بازیابی و انتقال حرارت اضافی از زونهایی که در حال سرمایش هستند به زونهایی است که نیاز به گرمایش دارند. این فرآیند، مصرف انرژی کل سیستم را به شدت کاهش میدهد.
- لولهکشی: این سیستمها عموما از سه لوله (یک خط مایع، یک خط گاز پرفشار و یک خط گاز کمفشار) به همراه یک جعبه توزیع مبرد (BC Unit) برای مدیریت و تفکیک جریان مبرد در زونهای مختلف استفاده میکنند.
- کاربرد: راهحل تخصصی برای ساختمانهای تجاری بزرگ، هتلها، بیمارستانها و برجهای اداری که نیاز به کنترل دمای بسیار دقیق و مستقل در هر اتاق یا بخش دارند.
هر کدام از این مدل ها بر اساس پیچیدگی پروژه و نیازهای حرارتی، انتخاب و به کار گرفته میشوند.
مزایا، معایب و چالشهای سیستم VRF در ایران:
سیستمهای VRF به دلیل فناوری پیشرفته خود، مزایای قابل توجهی نسبت به سیستمهای سنتی تهویه مطبوع دارند، اما مانند هر تکنولوژی دیگری، دارای معایب و ملاحظات خاصی نیز هستند که باید به دقت مورد بررسی قرار گیرند.
مزایای کلیدی سیستم VRF:
1. بهرهوری انرژی فوقالعاده:
- تنظیم دقیق ظرفیت: استفاده از کمپرسورهای اینورتر و EEVها باعث میشود سیستم دقیقا به اندازه بار حرارتی لحظهای کار کند. این امر به طور متوسط ۳۰ تا ۵۰ درصد صرفهجویی انرژی نسبت به سیستمهای On/Off سنتی را به دنبال دارد.
- بازیابی حرارت: در مدلهای Heat Recovery، گرمای دفع شده از زونهای سرمایشی به زونهای گرمایشی منتقل شده و از هدررفت انرژی جلوگیری میکند.
2. آسایش حرارتی و کنترل مستقل زون به زون:
- هر یونیت داخلی میتواند به صورت مستقل دما و مد کاری (سرمایش/گرمایش) خود را تنظیم کند. این ویژگی آسایش ساکنین را به شدت افزایش میدهد.
3. انعطافپذیری در طراحی و نصب:
- لولهکشی طولانی: سیستم VRF امکان لولهکشی مسی با طولهای بسیار زیاد و اختلاف ارتفاع قابل توجه بین یونیت داخلی و خارجی را فراهم میکند، که در ساختمانهای مرتفع و بزرگ یک مزیت حیاتی است.
- تنوع یونیت داخلی: امکان اتصال انواع مختلف یونیتهای داخلی (کاستی، دیواری، کانالی، زمینی) به یک یونیت خارجی وجود دارد.
4. کاهش فضای مورد نیاز:
- یونیتهای داخلی VRF بسیار کمحجم هستند و فضای کمی از سقف کاذب یا دیوار اشغال میکنند. همچنین، با حذف کانالهای بزرگ، فضای تأسیساتی کاهش مییابد.
جهت دریافت مشاوره تخصصی و اطلاع از قیمت انواع سیستم تهویه مطبوع، میتوانید با کارشناسان تهویه اروند تماس بگیرید.
معایب و مشکلات سیستم VRF:
1. هزینه اولیه بالا:
- قیمت خرید اولیه تجهیزات VRF به ویژه یونیت خارجی اینورتر و یونیتهای BC در مدل Heat Recovery به طور قابل توجهی بالاتر از سیستمهای تهویه مطبوع سنتی است.
2. پیچیدگی فنی و تخصصی بودن نصب:
- نصب و لولهکشی مبرد در سیستمهای VRF نیاز به دقت فوقالعاده، تجهیزات تخصصی (مانند وکیوم عمیق و شارژ دقیق مبرد) و نیروی کار ماهر و آموزشدیده دارد. کوچکترین خطا میتواند عملکرد کل سیستم را تحت تأثیر قرار دهد.
3. تعمیر و نگهداری تخصصی:
- تشخیص عیب و تعمیرات در بردهای الکترونیکی پیچیده، شیرهای EEV و کمپرسورهای اینورتر، نیاز به تکنسینهای متخصص و قطعات یدکی خاص دارد.
4. محدودیت استفاده از مبرد:
- سیستم VRF از حجم زیادی مبرد استفاده میکند. در صورت نشت مبرد، این وضعیت میتواند نگرانکننده باشد، هرچند استانداردها و پروتکلهای ایمنی برای کنترل این موضوع وجود دارند.
چالشها و مشکلات سیستم VRF در ایران:
علاوه بر معایب عمومی، اجرای سیستم VRF در ایران با چالشهای مضاعفی همراه است:
1. نوسانات برق و کیفیت تأمین برق:
- کمپرسورهای اینورتر به نوسانات و کیفیت پایین برق حساس هستند. با توجه به قطعیهای برق و عدم پایداری شبکه در برخی مناطق ایران، احتمال آسیب دیدن بردهای کنترلی و اینورتر افزایش مییابد. استفاده از محافظهای ولتاژ Surge Protectors و استابلایزرها ضروری است.
2. مشکلات خدمات پس از فروش و تأمین قطعات یدکی:
- به دلیل تحریمها و مشکلات واردات، تأمین قطعات تخصصی و حساس مانند بردهای اینورتر، شیرهای EEV و سنسورهای خاص در ایران با تأخیر و هزینه بسیار بالایی همراه است. این مسئله زمان از کارافتادگی سیستم را افزایش میدهد.
3. سطح مهارت پایین برخی مجریان:
- با وجود گسترش استفاده از VRF، هنوز تعداد کارشناسان و مجریان باتجربه و آموزشدیده که قادر به انجام نصب استاندارد و سرویسهای پیچیده باشند، محدود است. نصب غیراصولی یکی از دلایل اصلی عملکرد نامطلوب این سیستمها در ایران است.
4. تأثیر قیمت ارز بر هزینه تمامشده:
- تجهیزات VRF، وارداتی هستند و قیمت نهایی آنها به شدت به نوسانات نرخ ارز وابسته است. این امر، ریسک سرمایهگذاری اولیه در پروژههای طولانیمدت را افزایش میدهد.
مقایسه سیستم VRF با چیلر (Chiller):
انتخاب بین سیستم VRF و چیلر یکی از مهمترین تصمیمات فنی در طراحی سیستمهای تهویه مطبوع ساختمانهای بزرگ است. در حالی که هر دو سیستم از سیکل تبرید تراکمی بهره میبرند، تفاوت محوری آنها در واسطه انتقال حرارت است؛ VRF از مبرد (گاز) به صورت مستقیم استفاده میکند، اما چیلر از آب سرد به عنوان واسطه برای تأمین هوای سرد فنکویلها بهره میگیرد. این تفاوت اساسی، در پارامترهای مهمی مانند راندمان در بار جزئی، فضای مورد نیاز برای نصب، پیچیدگی کنترل زون به زون و هزینههای نگهداری تفاوتهای چشمگیری ایجاد میکند که در نهایت، تعیینکننده مناسبترین راهکار برای هر پروژه خاص خواهد بود.
جدول مقایسه سیستم VRF و چیلر:
معیار مقایسه | سیستم VRF (مبرد متغیر) | سیستم چیلر (واسطه آب) |
واسطه انتقال حرارت | مبرد (گاز) به طور مستقیم | آب سرد (تولید شده توسط چیلر) |
راندمان در بار جزئی | بالاتر (به دلیل تکنولوژی اینورتر) | معمولا پایینتر (در مدلهای غیر اینورتر) |
فضای نصب | کمتر(حذف موتورخانه بزرگ و پمپهای سیرکولاسیون) | بیشتر (نیاز به اتاق چیلر، پمپخانه و تأسیسات جانبی) |
کنترل دما (زون به زون) | بسیار دقیق و مستقل (با EEV در هر یونیت داخلی) | دقیق (کنترل نهایی با فنکویل) |
نگهداری و تعمیر | پیچیدهتر (نیاز به تکنسینهای تخصصی مبرد و الکترونیک) | سادهتر (تعمیرات مکانیکی عمومیتر) |
انتخاب سیستم تهویه مطبوع مناسب، نیازمند تحلیل دقیق فنی و اقتصادی پروژه شما است. کارشناسان فنی تهویه اروند آمادهاند تا با ارائه مشاوره تخصصی، شما را در انتخاب بهینهترین سیستم متناسب با نیازها و ملاحظات خاص پروژه راهنمایی نمایند.
واحد فروش: 02151041000 داخلی 1
برای اجرای سیستمهای مبتنی بر آب و استفاده از راهکار چیلر، میتوانید از انواع چیلرهای تراکمی تهویه اروند که قابلیت سفارشیسازی کامل متناسب با شرایط اقلیمی و نیازهای ظرفیتی پروژه شما را دارند، استفاده کنید. برای مشاهده مشخصات فنی کامل و جزئیات بیشتر، لطفا صفحه خرید چیلر های تهویه اروند را مشاهده فرمایید.
هزینه تمامشده سیستم VRF در مقایسه با سایر سیستمها:
به طور کلی، هزینه اولیه خرید و اجرای سیستم VRF نسبت به سیستمهای تهویه مطبوع سنتی (مانند چیلر یا داکت اسپلیت) بالاتر است. این افزایش قیمت از چند عامل کلیدی نشأت میگیرد: اول، استفاده از فناوری اینورتر، بردهای کنترلی هوشمند و شیرهای انبساط الکترونیکی (EEV) برای دستیابی به راندمان بالا که ذاتا قیمت ساخت دستگاه را بالا میبرد. دوم، ماهیت کاملا وارداتی تجهیزات VRF که قیمت نهایی را شدیدا به نوسانات نرخ ارز و هزینههای مازاد واردات وابسته میکند. سوم، زیرساخت نصب گرانقیمت شامل حجم بالایی از لولهکشی مسی با کیفیت بالا و اتصالات تخصصی که هزینه نصب و راهاندازی را به شکل قابل توجهی افزایش میدهد. با این حال، در تحلیل هزینه کل مالکیت (TCO)، راندمان انرژی فوقالعاده VRF و صرفهجویی چشمگیر در قبوض برق در طول سالهای بهرهبرداری، اغلب این سرمایهگذاری اولیه بالاتر را توجیه اقتصادی میسازد.
انتخاب سیستم VRF یا هر سیستم تهویه مطبوع مناسب دیگر، نیازمند دانش فنی عمیق، تحلیل بارهای حرارتی پروژه و ارزیابی اقتصادی دقیق است. برای جلوگیری از خطا در انتخاب دستگاه و اطمینان از اجرای بهینه سیستم تهویه مطبوع متناسب با الزامات خاص پروژه خود، هماکنون با کارشناسان متخصص تهویه اروند تماس بگیرید.
